Перетворювач (конвертер) USB — UART PL2303HX з дротом

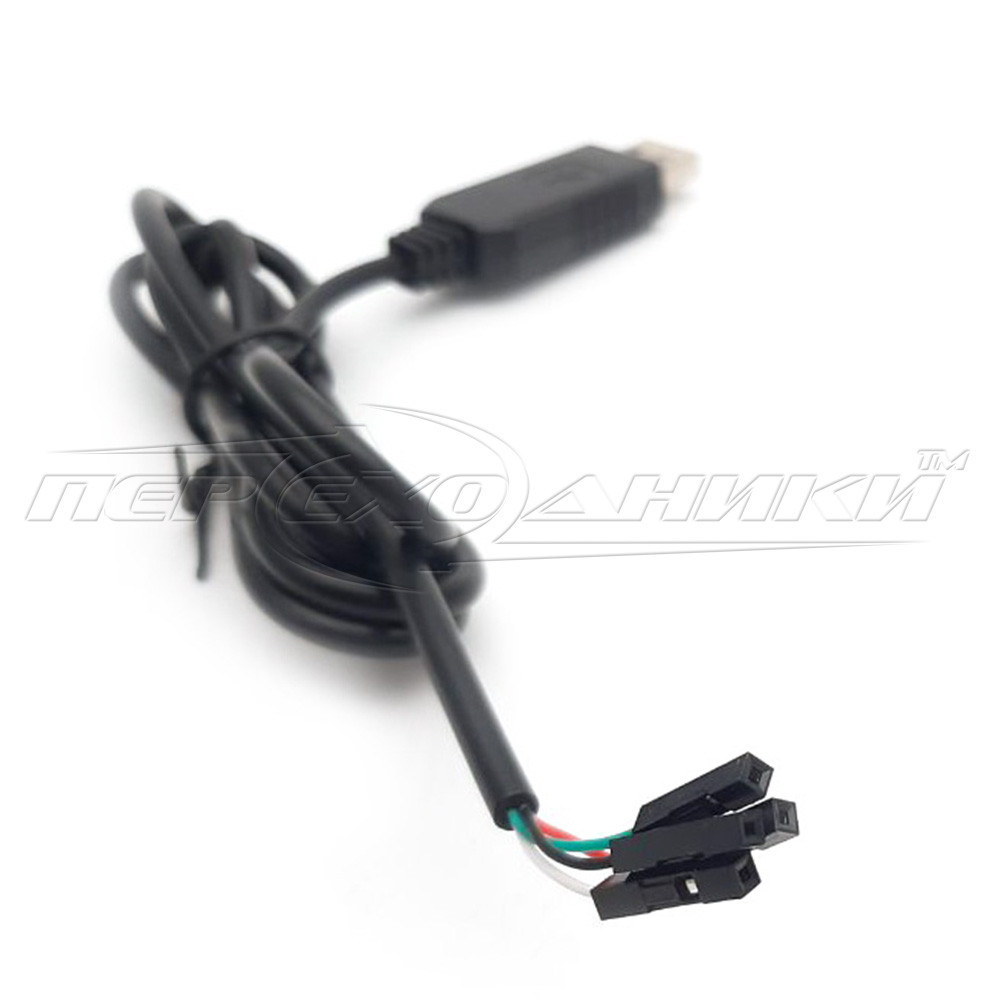

USB - UART PL2303HX призначений для створення COM-порту з сигналами TTL-рівня. Модуль застосовується для зручного під'єднання мікропроцесорних пристроїв до персонального комп'ютера за допомогою TTL логіки. Цей перетворювач можна використовувати для завантаження програмного забезпечення в пристрій із попередньо встановленим завантажувачем (bootloader). Модуль складається з плати перетворювача PL2303HX у корпусі з під'єднаним дротом завдовжки 1 метр.

Плата конвертера спроєктована на основі мікросхеми PL2303HX компанії Prolific Technology, кварцового резонатора частотою 12 МГц та інших допоміжних компонентів. Основне завдання мікросхеми полягає в перетворенні USB-інтерфейси на UART.

Під'єднується плата до програмованого пристрою за допомогою 4 контактів (VCC, GND, RXD, TXD). Виводи VCC и GND необхідні для під'єднання живлення напругою 5 В до пристрою, які позначаються червоним (VCC) і чорним (GND) проводами. Для передавання даних використовується контакт TXD (Зелений дріт), а виведення RXD (білий дріт) слугує для приймання даних. Під час під'єднання перетворювача до платформи Arduino, необхідно звернути увагу на під'єднання виводів, які призначені для передавання та приймання даних: контакт RXD конвертера під'єднується до TX Arduino, а виведення TXD до RX.

Для програмування мікроконтролера платформи Arduino необхідно вставити перетворювач у USB-роз'єм персонального комп'ютера. Якщо під час під'єднання ПК не зміг встановити драйвер для конвертера, тоді необхідно його завантажити, а потім встановити вручну. Після встановлення програмного забезпечення потрібно під'єднати модуль до мікроконтролерного пристрою за допомогою 4 штирових виводів і завантажити код у пам'ять контролера.

На модуль через USB порт подається напруга 5 В. У разі під'єднання живлення до модуля, напруга проходить безпосередньо до ніжок мікроконтролера, оскільки на платі немає стабілізаторів.

Технічні характеристики модуля:
